搭了一个RocketMQ高可用集群，同事直呼哇塞！

本节内容主要介绍了MQ的基本知识以及RocketMQ集群搭建过程，有兴趣的可以按照笔者的整个搭建过程尝试一遍，至于其中一些配置属性以及生产、消费消息将会在后文介绍。

RocketMQ作为阿里系的一款开源的MQ中间件，经历了双十一的高并发场景的消息流转，能够处理万亿级别的消息。

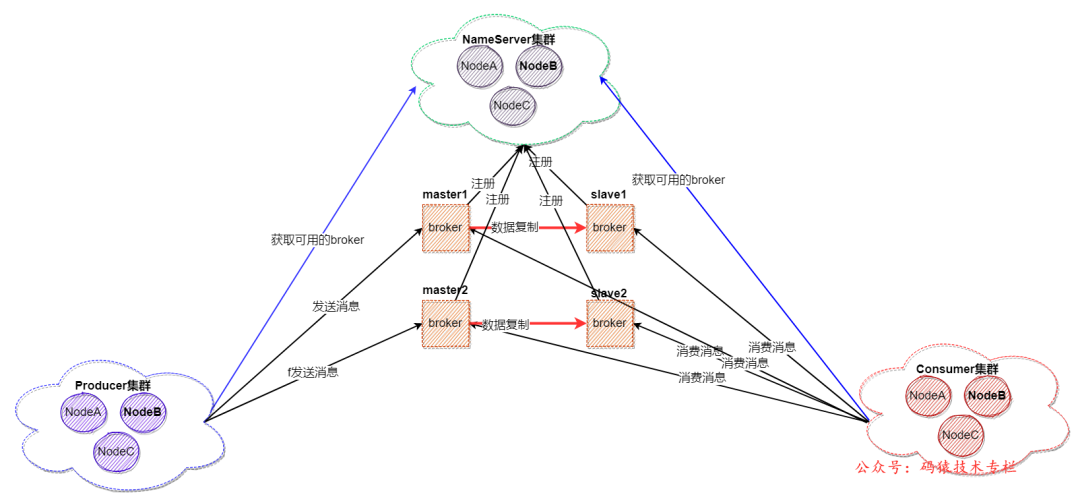

这篇文章将作为《RocketMQ 进阶》专栏的第一篇文章，介绍一下实际生产中如何搭建一个高可用的RocketMQ集群。集群整体架构图如下：

为什么要用MQ？

消息队列是一种“先进先出”的数据结构

其应用场景主要包含以下3个方面

1、应用解耦

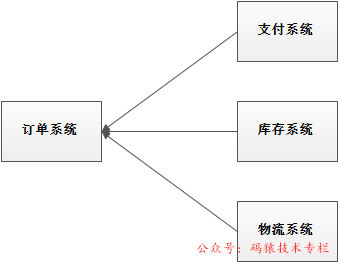

系统的耦合性越高，容错性就越低。以电商应用为例，用户创建订单后，如果耦合调用库存系统、物流系统、支付系统，任何一个子系统出了故障或者因为升级等原因暂时不可用，都会造成下单操作异常，影响用户使用体验。

使用消息队列解耦合，系统的耦合性就会提高了。比如物流系统发生故障，需要几分钟才能来修复，在这段时间内，物流系统要处理的数据被缓存到消息队列中，用户的下单操作正常完成。当物流系统回复后，补充处理存在消息队列中的订单消息即可，终端系统感知不到物流系统发生过几分钟故障。

2、流量削峰

应用系统如果遇到系统请求流量的瞬间猛增，有可能会将系统压垮。有了消息队列可以将大量请求缓存起来，分散到很长一段时间处理，这样可以大大提到系统的稳定性和用户体验。

一般情况，为了保证系统的稳定性，如果系统负载超过阈值，就会阻止用户请求，这会影响用户体验，而如果使用消息队列将请求缓存起来，等待系统处理完毕后通知用户下单完毕，这样总不能下单体验要好。

处于经济考量目的：

业务系统正常时段的QPS如果是1000，流量最高峰是10000，为了应对流量高峰配置高性能的服务器显然不划算，这时可以使用消息队列对峰值流量削峰

3、数据分发

通过消息队列可以让数据在多个系统更加之间进行流通。数据的产生方不需要关心谁来使用数据，只需要将数据发送到消息队列，数据使用方直接在消息队列中直接获取数据即可

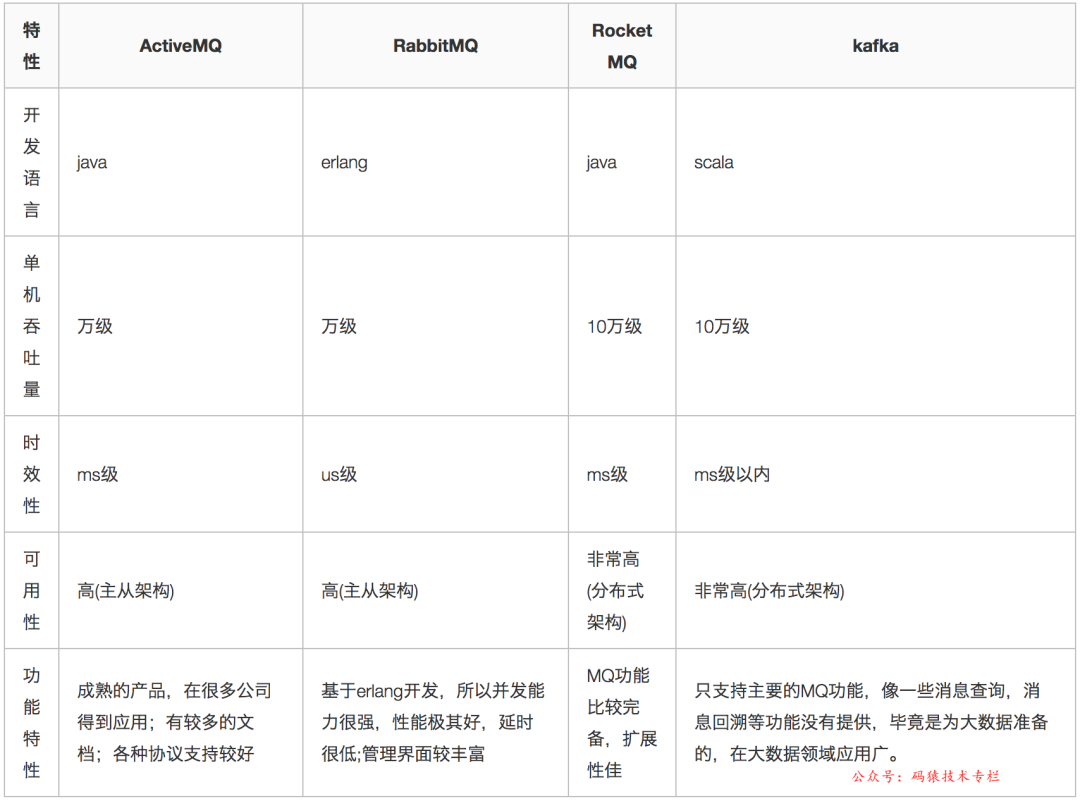

各种MQ产品的比较

常见的MQ产品包括Kafka、ActiveMQ、RabbitMQ、RocketMQ。

关于MQ技术选型详细可以看笔者之前的文章：聊聊 MQ 技术选型

RocketMQ中的几个重要角色

从上述的集群架构图中可以知道RocketMQ中涉及到的几个重要的角色：

NameServer：相当于微服务中的注册中心，提供broker的服务发现和注册功能，各个节点之间无相互通信，一旦broker节点启动，将会主动上报信息给NameServer。
producer：消息生产者，发送消息给broker；拥有同一个的groupId的producer为一个集群
broker：消息暂存和传输，接收producer发送的消息，采用push/pull模式传递给consumer
consumer：消息消费者，消费broker传递的消息，拥有同一个groupId的consumer为一个集群

以上四个是RocketMQ对外四种角色，另外内部还有一些重要角色，如下：

Topic：消息主题，通过Topic对不同的业务消息进行分类。
Tag：消息标签，用来进一步区分某个Topic下的消息分类，消息从生产者发出即带上的属性。
Message Queue：队列，相当于Topic的分区，用于并行发送和消费消息，一个Topic中对应多个Queue

关于Topic和Tag的区别：比如电商中的下单、支付流程，为了提高并发量通常都会使用消息队列进行异步处理，那么可以定义消息的Topic为Topic_order，但是其中还涉及了创建订单、付款、完成订单这三类消息，如何去区分？

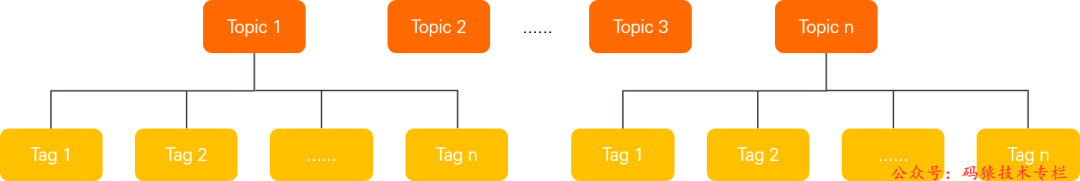

此时就该用到Tag去细分了，此时的对应关系如下图：

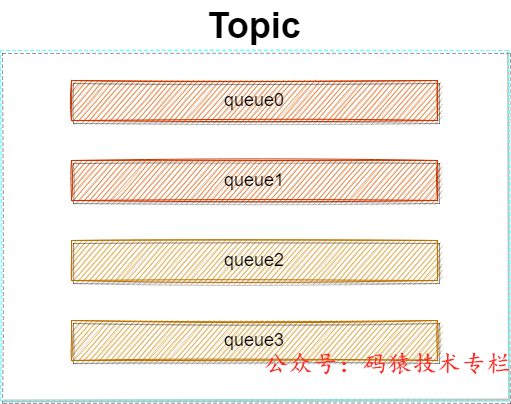

Topic和Message Queue的关系如下图：

一个Topic中包含多个Message Queue（队列）

RocketMQ下载

阿里将RocketMQ贡献给了Apache，所以要去Apache的官网去下载对应的版本；

地址：https://rocketmq.apache.org/dowloading/releases/

我的《RocketMQ 进阶》这个专栏选用的版本是4.9.4

下载地址：https://rocketmq.apache.org/download

集群特点

针对RocketMQ对外的四种角色，集群部署有以下几点需要注意的地方：

NameServer之间是不相互通信的，因此NameServer集群部署非常简单，直接启动多个服务
broker部署分为master和slave节点，一个master对应多个slave节点，主从节点通过brokerId区分，主节点为0，从节点为1；每个broker与NameServer建立长连接，定时注册Topic信息到NameServer中。
producer与NameServer中的任意一个节点建立长连接，定期获取Topic路由信息，并向提供Topic服务的Master建立长连接，且定时向Master发送心跳。Producer完全无状态，可集群部署。
consumer与NameServer集群中的其中一个节点（随机选择）建立长连接，定期从NameServer取Topic路由信息，并向提供Topic服务的Master、Slave建立长连接，且定时向Master、Slave发送心跳。Consumer既可以从Master订阅消息，也可以从Slave订阅消息，订阅规则由Broker配置决定。

集群模式

注意这里说的集群模式是针对broker，因为涉及到broker的节点之间的数据同步问题。

NameServer各个节点间不互相通信，只需要启动多个服务便可实现一个集群

RocketMQ支持四种集群模式，如下：

1. 单Master模式

不建议使用，一旦服务重启或者宕机将导致整个服务不可用

2. 多Master模式

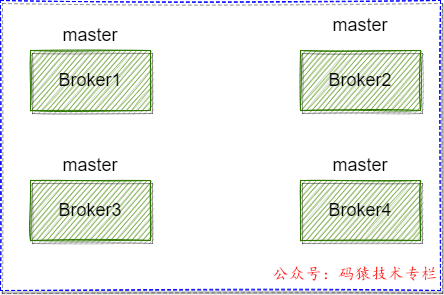

这个集群模式无slave节点，全部都是master节点，该模式如下图：

该模式的优缺点如下：

优点：该模式性能最高
缺点：一旦一台服务宕机了，那么在这台服务上的消息不能被订阅消费，消息实时性会受到影响

3. 多Master多Slave（同步）

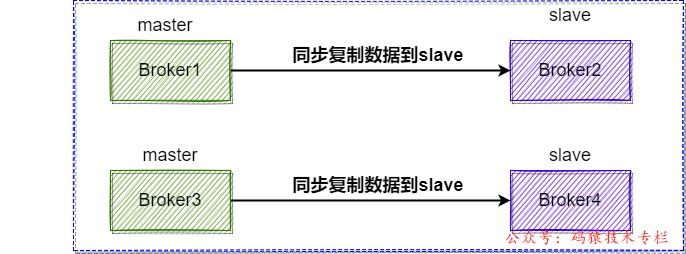

每个master对应一个slave节点，有多对master-slave，主从之间的数据复制采用同步双写的形式，如下图：

主从同步双写是什么意思？

producer发送一条消息给broker的主节点，只有主节点将数据同步到从节点才会返回结果

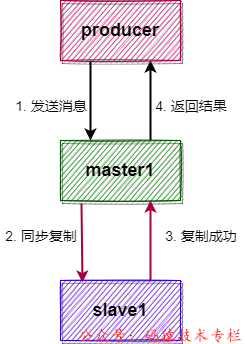

此时的发送消息流程如下：

需要经过以上4步才能实现消息发送成功，此时如果主从数据复制阻塞，那么producer必须等待直到成功。

这种模式的优缺点如下：

优点：无单点故障，数据不会丢失，即使master宕机了，salve节点依然能够对外提供服务
缺点：由于是同步复制，性能比异步复制的模式低

4. 多Master多Slave（异步）

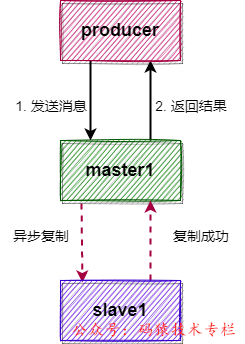

每个Master配置一个Slave，有多对master-slave，采用异步复制的方式，如下：

消息发送到的master后直接返回，不必等待主从复制，而是内部通过异步的方式进行复制。

该种模式的优缺点如下：

优点：无单点故障，消息无延迟，即使master宕机了，salve节点依然能够对外提供服务
性能比异步复制模式略低（大约低10%左右），发送单个消息的RT会略高。

主从同步集群搭建

根据上面的介绍，主从同步集群模式使用4个节点，分别是两个主节点、两个从节点。

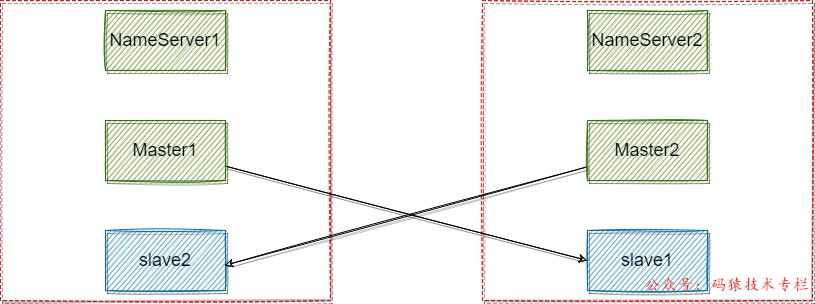

笔者这里是使用两台机器将节点均摊，如下图：

在安装之前需要做些准备工作，如下：

准备两台服务器/虚拟机
安装好JDK1.8的环境
下载好rocketmq-all-4.9.4-bin-release

笔者使用的是Centos7的虚拟机进行演示，如下：

序号	IP	角色	架构模式
1	192.168.47.146	nameserver、brokerserver	Master1、Slave2
2	192.168.47.145	nameserver、brokerserver	Master2、Slave1

1. 添加环境变量

RocketMQ的启动需要依赖的一个环境变量：ROCKETMQ_HOME（RocketMQ的根目录）

export PATH=$JAVA_HOME/bin:$PATH
export ROCKETMQ_HOME=/usr/local/rocketmq-all-4.9.4-bin-release
export PATH=$PATH:$ROCKETMQ_HOME/bin1.2.3.

除了以上RocketMQ的环境变量配置，还需添加JDK的配置，省略...

配置保存之后，执行下述命令：

source /etc/profile1.

2. 创建消息存储路径

RocketMQ是将消息存储在磁盘，因此需要创建存储路径，如下：

mkdir -p /usr/local/rocketmq/store/master
mkdir -p /usr/local/rocketmq/store/master/commitlog
mkdir -p /usr/local/rocketmq/store/master/consumequeue
mkdir -p /usr/local/rocketmq/store/master/index

mkdir -p /usr/local/rocketmq/store/slave
mkdir -p /usr/local/rocketmq/store/slave/commitlog
mkdir -p /usr/local/rocketmq/store/slave/consumequeue
mkdir -p /usr/local/rocketmq/store/slave/index1.2.3.4.5.6.7.8.9.

3. broker配置文件

总共四个节点，分别配置如下：

（1）master1

这个配置文件是broker-a.properties，如下：

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-a
#0 表示 Master，>0 表示 Slave
brokerId=0#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptinotallow=true#Broker 对外服务的监听端口
listenPort=10911#删除文件时间点，默认凌晨 4点
deleteWhen=04#文件保留时间，默认 48 小时
fileReservedTime=120#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeCnotallow=300000#destroyMapedFileIntervalForcibly=120000#redeleteHangedFileInterval=120000#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88#存储路径
storePathRootDir=/usr/local/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathCnotallow=/usr/local/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536#flushCommitLogLeastPages=4#flushCnotallow=2#flushCommitLogThoroughInterval=10000#flushConsumeQueueThoroughInterval=60000#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=SYNC_FLUSH
#checkTransactinotallow=false#发消息线程池数量
#sendMessageThreadPoolNums=128#拉消息线程池数量
#pullMessageThreadPoolNums=1281.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.

（2）slave2

修改配置文件broker-b-s.properties，如下：

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-b
#0 表示 Master，>0 表示 Slave
brokerId=1#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptinotallow=true#Broker 对外服务的监听端口
listenPort=11011#删除文件时间点，默认凌晨 4点
deleteWhen=04#文件保留时间，默认 48 小时
fileReservedTime=120#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeCnotallow=300000#destroyMapedFileIntervalForcibly=120000#redeleteHangedFileInterval=120000#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88#存储路径
storePathRootDir=/usr/local/rocketmq/store/slave
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/slave/commitlog
#消费队列存储路径存储路径
storePathCnotallow=/usr/local/rocketmq/store/slave/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/slave/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/slave/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/slave/abort
#限制的消息大小
maxMessageSize=65536#flushCommitLogLeastPages=4#flushCnotallow=2#flushCommitLogThoroughInterval=10000#flushConsumeQueueThoroughInterval=60000#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactinotallow=false#发消息线程池数量
#sendMessageThreadPoolNums=128#拉消息线程池数量
#pullMessageThreadPoolNums=1281.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.

（3）master2

修改broker-b.properties，如下：

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-b
#0 表示 Master，>0 表示 Slave
brokerId=0#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-b
#0 表示 Master，>0 表示 Slave
brokerId=0#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptinotallow=true#Broker 对外服务的监听端口
listenPort=10911#删除文件时间点，默认凌晨 4点
deleteWhen=04#文件保留时间，默认 48 小时
fileReservedTime=120#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeCnotallow=300000#destroyMapedFileIntervalForcibly=120000#redeleteHangedFileInterval=120000#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88#存储路径
storePathRootDir=/usr/local/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathCnotallow=/usr/local/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536#flushCommitLogLeastPages=4#flushCnotallow=2#flushCommitLogThoroughInterval=10000#flushConsumeQueueThoroughInterval=60000#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=SYNC_FLUSH
#checkTransactinotallow=false#发消息线程池数量
#sendMessageThreadPoolNums=128#拉消息线程池数量
#pullMessageThreadPoolNums=1281.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.

（4）slave1

修改broker-a-s.properties，如下：

#所属集群名字
brokerClusterName=rocketmq-cluster
#broker名字，注意此处不同的配置文件填写的不一样
brokerName=broker-a
#0 表示 Master，>0 表示 Slave
brokerId=1#nameServer地址，分号分割
namesrvAddr=rocketmq-nameserver1:9876;rocketmq-nameserver2:9876#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptinotallow=true#Broker 对外服务的监听端口
listenPort=11011#删除文件时间点，默认凌晨 4点
deleteWhen=04#文件保留时间，默认 48 小时
fileReservedTime=120#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeCnotallow=300000#destroyMapedFileIntervalForcibly=120000#redeleteHangedFileInterval=120000#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88#存储路径
storePathRootDir=/usr/local/rocketmq/store/slave
#commitLog 存储路径
storePathCommitLog=/usr/local/rocketmq/store/slave/commitlog
#消费队列存储路径存储路径
storePathCnotallow=/usr/local/rocketmq/store/slave/consumequeue
#消息索引存储路径
storePathIndex=/usr/local/rocketmq/store/slave/index
#checkpoint 文件存储路径
storeCheckpoint=/usr/local/rocketmq/store/slave/checkpoint
#abort 文件存储路径
abortFile=/usr/local/rocketmq/store/slave/abort
#限制的消息大小
maxMessageSize=65536#flushCommitLogLeastPages=4#flushCnotallow=2#flushCommitLogThoroughInterval=10000#flushConsumeQueueThoroughInterval=60000#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactinotallow=false#发消息线程池数量
#sendMessageThreadPoolNums=128#拉消息线程池数量
#pullMessageThreadPoolNums=1281.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.

关于上面的各个配置有什么用后面章节会详细介绍

4、开放端口

宿主机需要远程访问虚拟机的rocketmq服务和web服务，需要开放相关的端口号，简单粗暴的方式是直接关闭防火墙

# 关闭防火墙
systemctl stop firewalld.service # 查看防火墙的状态
firewall-cmd --state # 禁止firewall开机启动
systemctl disable firewalld.service1.2.3.4.5.6.

或者为了安全，只开放特定的端口号，RocketMQ默认使用3个端口：9876 、10911 、11011 。如果防火墙没有关闭的话，那么防火墙就必须开放这些端口：

nameserver 默认使用 9876 端口
master 默认使用 10911 端口
slave 默认使用11011 端口

执行以下命令：

# 开放name server默认端口
firewall-cmd --remove-port=9876/tcp --permanent
# 开放master默认端口
firewall-cmd --remove-port=10911/tcp --permanent
# 开放slave默认端口 (当前集群模式可不开启)
firewall-cmd --remove-port=11011/tcp --permanent
# 重启防火墙
firewall-cmd --reload1.2.3.4.5.6.7.8.

5. Host添加信息

需要在hosts中添加信息，这样后面的配置就不用通过ip指定了。

执行如下命令进入hosts文件：

vim /etc/hosts1.

配置信息如下：

# nameserver192.168.47.146 rocketmq-nameserver1192.168.47.145 rocketmq-nameserver2
# broker192.168.47.146 rocketmq-master1192.168.47.146 rocketmq-slave2192.168.47.145 rocketmq-master2192.168.47.145 rocketmq-slave11.2.3.4.5.6.7.8.

配置完成后, 重启网卡：

systemctl restart network1.

6. 修改启动脚本

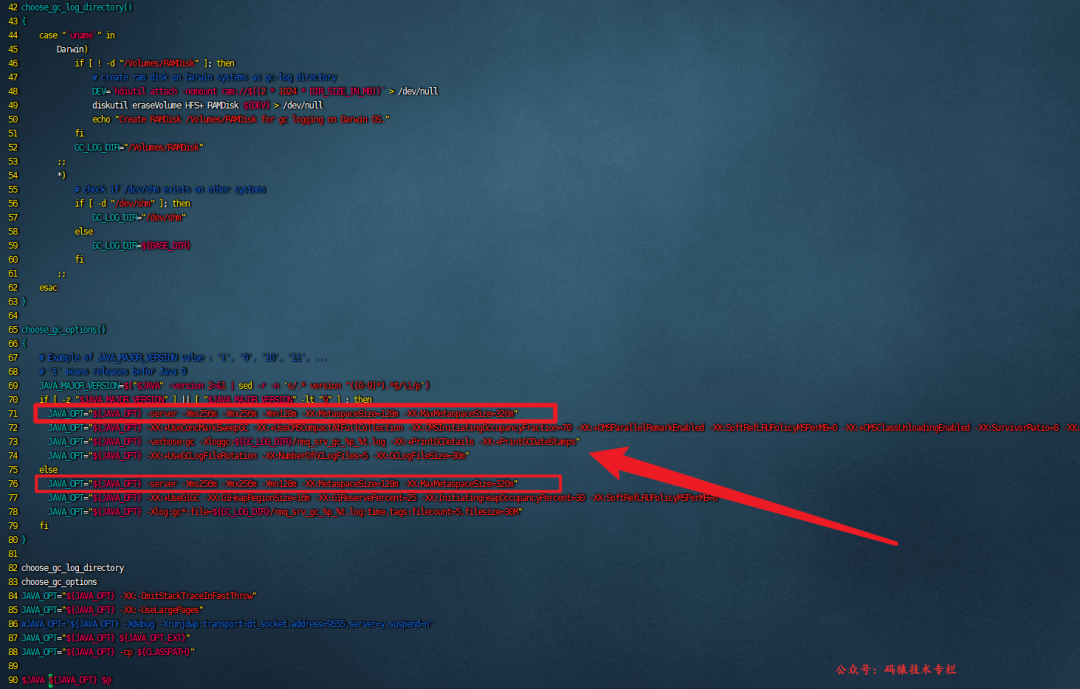

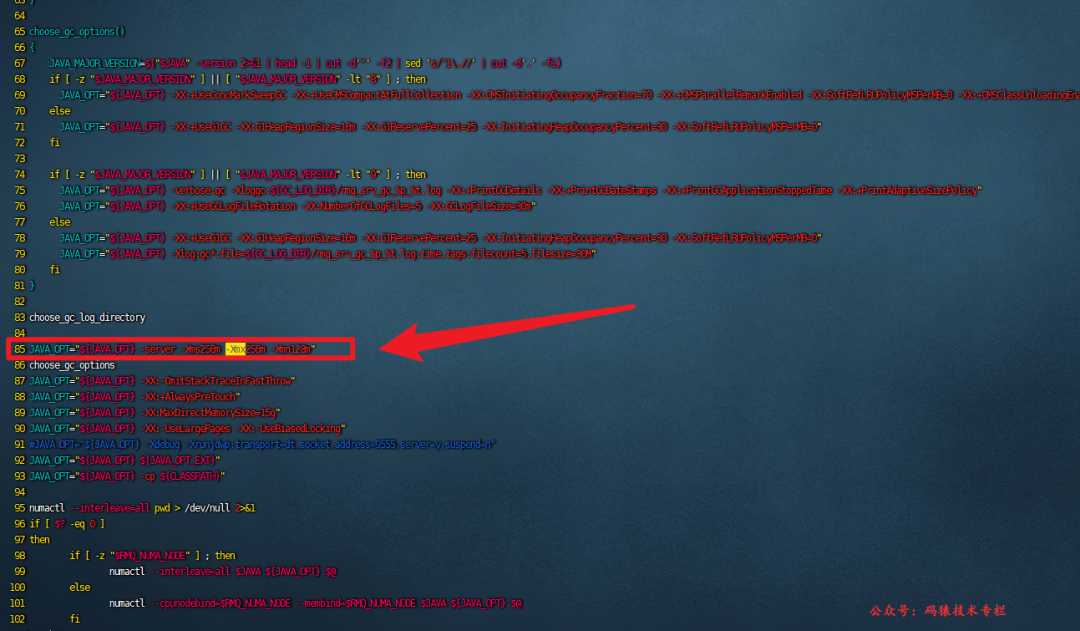

内置RocketMQ启动对服务器内存要求较高，由于笔者本地测试的配置较低，因此需要修改JVM启动参数，以下两个脚本都在bin目录下。

（1）runbroker.sh脚本修改：

根据自己服务器的配置进行修改

（2） runserver.sh 脚本修改：

7. 服务启动

RocketMQ启动分为两步：

启动NameServer
启动borker集群

（1）启动NameServer

分别在两台服务器上启动，命令如下：

cd /usr/local/rocketmq-all-4.9.4-bin-release/bin
nohup sh mqnamesrv &1.2.

（2）启动broker集群

这里master和slave总计四个，均摊在两个服务器上，下面分别启动

master1启动，命令如下：

cd /usr/local/rocketmq-all-4.9.4-bin-release/bin
nohup sh mqbroker -c ../conf/2m-2s-sync/broker-a.properties &1.2.

slave2启动，命令如下：

cd /usr/local/rocketmq-all-4.9.4-bin-release/bin
nohup sh mqbroker -c ../conf/2m-2s-sync/broker-b-s.properties &1.2.

master1和slave2在同一台服务器上（192.168.47.146）

master2启动，命令如下：

cd /usr/local/rocketmq-all-4.9.4-bin-release/bin
nohup sh mqbroker -c ../conf/2m-2s-sync/broker-b.properties &1.2.

slave1启动，命令如下：

cd /usr/local/rocketmq-all-4.9.4-bin-release/bin
nohup sh mqbroker -c ../conf/2m-2s-sync/broker-a-s.properties &1.2.

master2和slave1在同一台服务器上（192.168.47.145）

8. 查看进程状态

第7步启动成功后，查询进程状态观察RocketMQ是否启动成功，命令如下：

9. 查看日志

同时也可以观察RocketMQ的日志看下是否异常，命令如下：

# 查看nameServer日志
tail -500f ~/logs/rocketmqlogs/namesrv.log# 查看broker日志
tail -500f ~/logs/rocketmqlogs/broker.log1.2.3.4.

集群监控平台

RocketMQ有一个对其扩展的开源项目rocketmq-dashboard，直接将该项目拉到本地，修改其中的几个参数编译打包即可

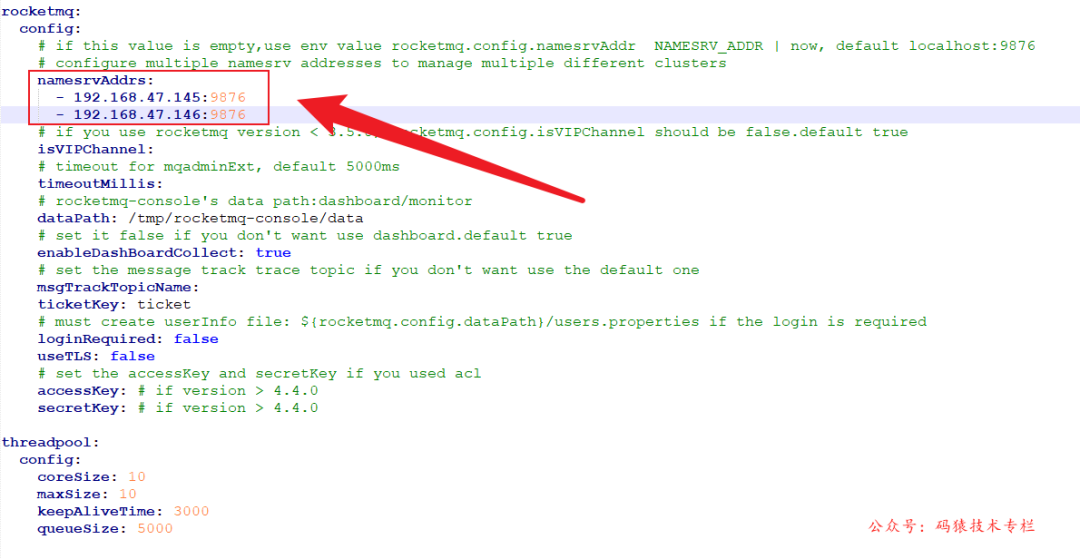

修改application.yml中的NameServer的配置，改成自己搭建的地址，如下：

然后打包运行，命令如下：

//打包
mvn clean package -Dmaven.test.skip=true//运行
java -jar target/rocketmq-dashboard-1.0.1-SNAPSHOT.jar1.2.3.4.5.

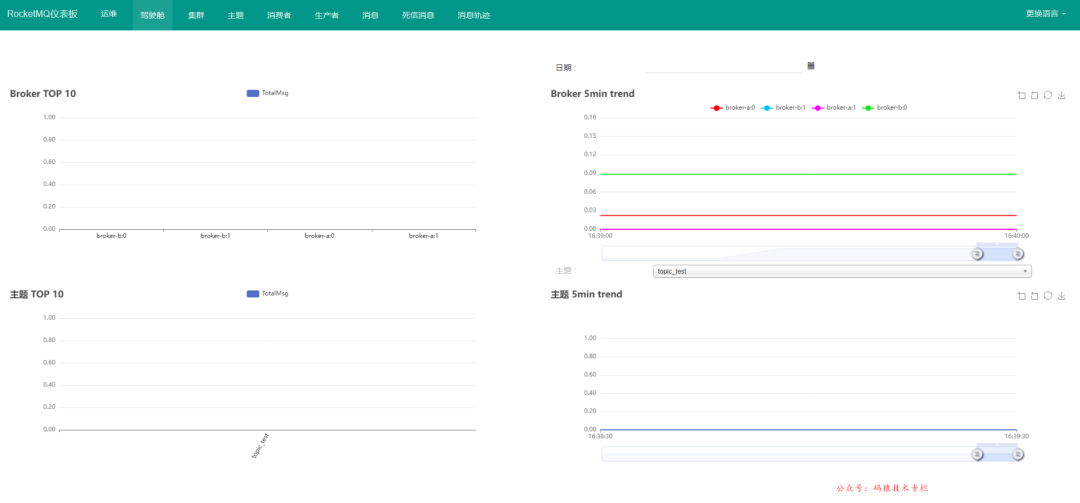

运行成功之后，浏览器访问：http://ip:8080

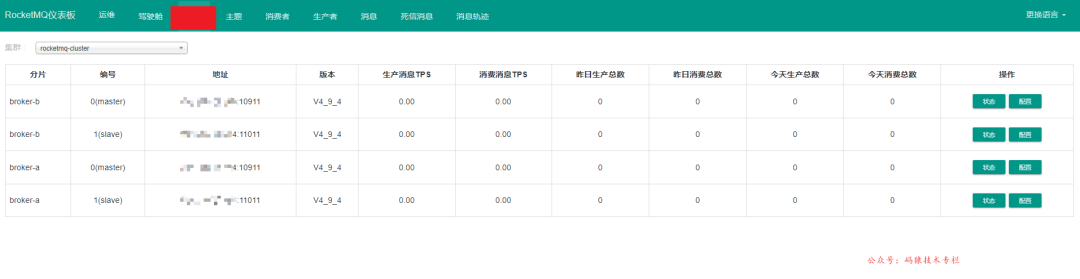

进入集群这一栏，看下自己搭建的集群信息，如下图：

总结

责任编辑：武晓燕来源：码猿技术专栏

产品

案例

文档
