通常来说,一个物联网产品应当包括设备、云平台、手机APP。我将在鸿蒙系统上移植MQTT协议、OneNET接入协议,实现手机APP、网页两者都可以远程(跨网络,不是局域网的)访问开发板数据,并控制开发板的功能。


理论上来说,任何以MQTT协议为基础的物联网云平台都可以支持接入。


关于phomqtt 和onenet软件包,已提供下载,声明:所有源码均遵守开源协议~~。


支持鸿蒙系统的 harmony_mqtt 代码仓库:

https://gitee.com/qidiyun/harmony_mqtt



支持鸿蒙系统的 onenet接入软件包仓库:

https://gitee.com/qidiyun/harmony_onenet



3.11.1 效果

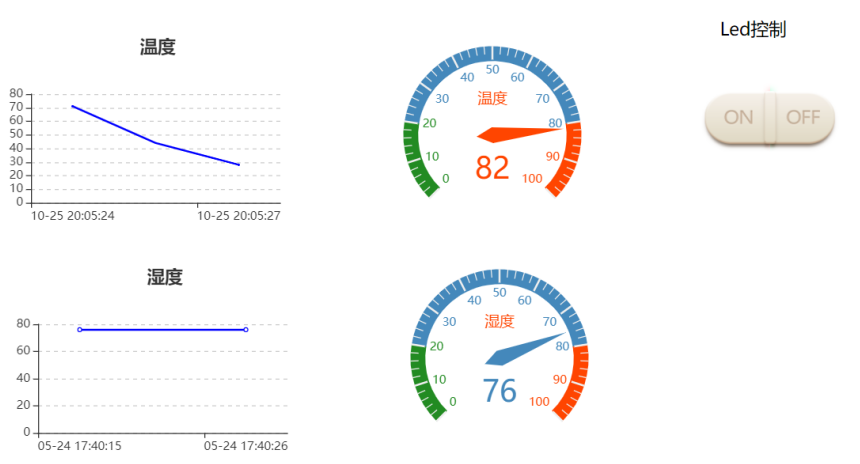

先看下效果,我这边使用的是OneNET物联云平台,进入应用,可以看到如下网页界面。该网页的温度、湿度数据由 鸿蒙开发板(Hi3861)上传,同时有一个开关按钮,可以控制开发板的LED灯。

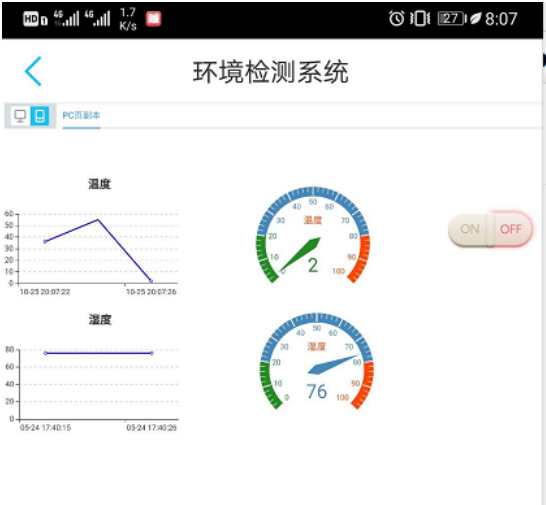

另外,也提供一个手机APP,



以上界面比较简陋,但不妨碍我们使用,另外选择OneNET云平台的主要是原因是接入方式比较简单方便,易于学习,另外一个是OneNET提供了物联网云平台、手机APP,不需要大家自己再去实现,可以更多地将注意力放在鸿蒙系统开发上。

当我们按下开关按钮时,可以看到开发板打印信息如下:



云平台发送过来的时一串json字符串,key为“ledSwitch”,值为1时,可以看到开发板的LED灯亮,值为0时,开发板LED灯灭。



3.11.2 软件包

我这边已经将mqtt 和 onenet 以软件包的形式发布,两个软件包分别是

(1)onenet——实现onenet 接入能力

(2)pahomqtt——实现MQTT协议功能

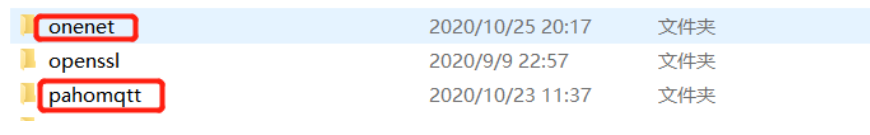

只需要将这两个软件包放到 third_party 文件夹下即可。然后修改

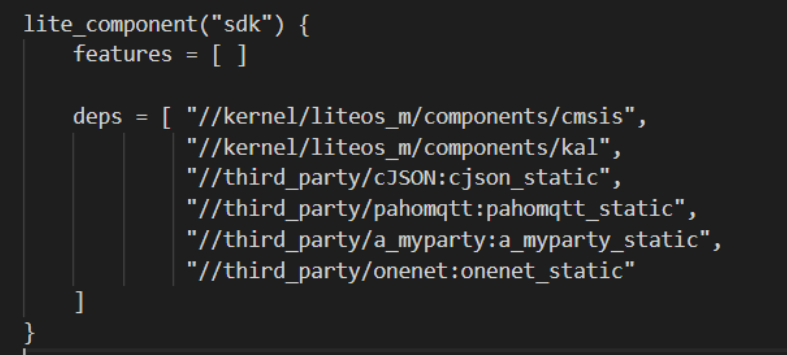

code-1.0\vendor\hisi\hi3861\hi3861\BUILD.gn 文件,将pahomqtt和onenet加入到编译中

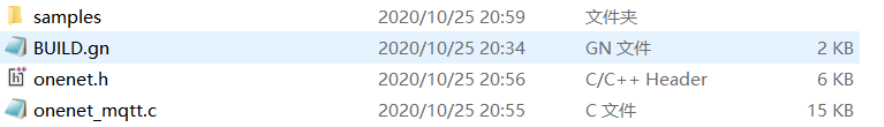

我们来看下onenet 文件夹:



其中 onenet.h 是头文件

onenet_mqtt.c 是全部源码,它基于paho mqtt的MQTTClient编程模型。

另外 samples文件夹下是一个示例代码,代码内容如下:

#include <stdio.h>
#include <unistd.h>
#include "MQTTClient.h"
#include "onenet.h"

#define ONENET_INFO_DEVID "597952816"
#define ONENET_INFO_AUTH "202005160951"
#define ONENET_INFO_APIKEY "zgQdlB5y3Bi9pNd2bUYmS8TJHIY="
#define ONENET_INFO_PROID "345377"
#define ONENET_MASTER_APIKEY "gwaK2wJT5wgnSbJYz67CVRGvwkI="

extern int rand(void);


void onenet_cmd_rsp_cb(uint8_t *recv_data, size_t recv_size, uint8_t **resp_data, size_t *resp_size)
{
    printf("recv data is %.*s\n", recv_size, recv_data);

    *resp_data = NULL;
    *resp_size = 0;
}

int mqtt_test(void)
{

    device_info_init(ONENET_INFO_DEVID, ONENET_INFO_PROID, ONENET_INFO_AUTH, ONENET_INFO_APIKEY, ONENET_MASTER_APIKEY);
    onenet_mqtt_init();

    onenet_set_cmd_rsp_cb(onenet_cmd_rsp_cb);

	while (1)
    {
		int value = 0;

        value = rand() % 100;

        if (onenet_mqtt_upload_digit("temperature", value) < 0)
        {
            printf("upload has an error, stop uploading");
            //break;
        }
        else
        {
            printf("buffer : {\"temperature\":%d} \r\n", value);
        }
        sleep(1);
    }
	return 0;
}

手机APP下载:https://open.iot.10086.cn/doc/art656.html#118



由于本节内容较多,将分成多个文章,陆续放出,目前规划如下:

(1)paho mqtt client移植。其实我之前已经有一篇文章讲了paho mqtt的移植,但是那篇文章只是简单的移植,并不支持多任务,这一次mqtt移植将支持多任务。

(2)onenet协议的移植与实现。主要讲如何在mqtt的基础上实现onenet接入。

(3)如何使用onenet云平台

(4)设备(鸿蒙开发板)如何接入到onenet,实现数据互传。
