一、前言

不得不感叹,近些年android的架构演进速度真的是飞快,拿笔者工作这几年接触的架构来说,就已经有了MVC、MVP、MVVM。正当笔者准备把MVVM应用到自己项目当中时,发现谷歌悄悄的更新了开发者文档(应用架构指南 | Android 开发者 | Android Developers (google.cn))。这是一篇指导如何使用MVI的文章。那么这个文章到底为什么更新,想要表达什么?里面提到的Compose又是什么?难道现在已经有的MVC、MVP、MVVM不够用吗?MVI跟已有的这些架构又有什么不同之处呢?

有人会说,不管什么架构,都是围绕着“解耦”来实现的,这种说法是正确的,但是耦合度高只是现象,采用什么手段降低耦合度?降低耦合度之后的程序方便单元测试吗?如果我在MVC、MVP、MVVM的基础上做解耦,可以做的很彻底吗?

先告诉你答案, MVC、MVP、MVVM无法做到彻底的解耦,但是MVI+Compose可以做到彻底的解耦,也就是本文的重点讲解部分。本文结合具体的代码和案例,复杂问题简单化,并且结合较多技术博客做了统一的总结,相信你读完会收获颇丰。

那么本篇文章编写的意义,就是为了能够深入浅出的讲解MVI+Compose,大家可以先试想下这样的业务场景,如果是你,你会选择哪种架构实现?

业务场景考虑

  1. 使用手机号进行登录

  2. 登录完之后验证是否指定的账号A

  3. 如果是账号A,则进行点赞操作

上面三个步骤是顺序执行的,手机号的登录、账号的验证、点赞都是与服务端进行交互之后,获取对应的返回结果,然后再做下一步。

在开始介绍MVI+Compose之前,需要循序渐进,了解每个架构模式的缺点,才知道为什么Google提出MVI+Compose。

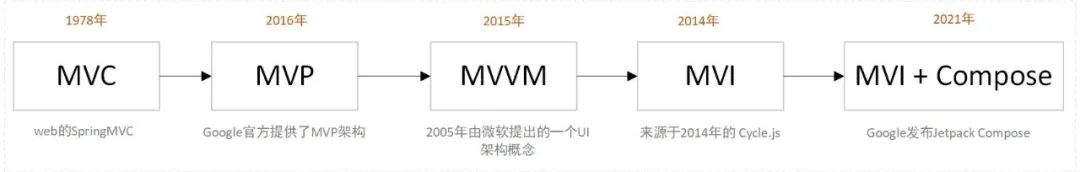

正式开始前,按照架构模式的提出时间来看下是如何演变的,每个模式的提出往往不是基于android提出,而是基于服务端或者前端演进而来,这也说明设计思路上都是大同小异的:


二、架构模式过去式?

2.1 MVC已经存在很久了

MVC模式提出时间太久了,早在1978年就被提出,所以一定不是用于android,android的MVC架构主要还是源于服务端的SpringMVC,在2007年到2017年之间,MVC占据着主导地位,目前我们android中看到的MVC架构模式是这样的。

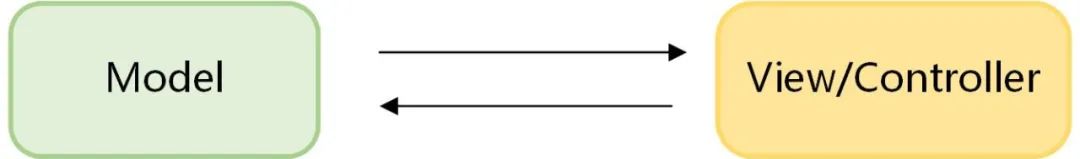

MVC架构这几个部分的含义如下,网上随便找找就有一堆说明。

MVC架构分为以下几个部分

  • 【模型层Model】:主要负责网络请求,数据库处理,I/O的操作,即页面的数据来源

  • 【视图层View】:对应于xml布局文件和java代码动态view部分

  • 【控制层Controller】:主要负责业务逻辑,在android中由Activity承担

(1)MVC代码示例

我们举个登录验证的例子来看下MVC架构一般怎么实现。

这个是controller

MVC架构实现登录流程-controller

public class MvcLoginActivity extends AppCompatActivity {
    private EditText userNameEt;
    private EditText passwordEt;
    private User user;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_mvc_login);
        user = new User();
        userNameEt = findViewById(R.id.user_name_et);
        passwordEt = findViewById(R.id.password_et);
        Button loginBtn = findViewById(R.id.login_btn);
        loginBtn.setOnClickListener(new View.OnClickListener() {            @Override
            public void onClick(View view) {
                LoginUtil.getInstance().doLogin(userNameEt.getText().toString(), passwordEt.getText().toString(), new LoginCallBack() {                    @Override
                    public void loginResult(@NonNull com.example.mvcmvpmvvm.mvc.Model.User success) {                        if (null != user) {                            // 这里免不了的,会有业务处理
                            //1、保存用户账号
                            //2、loading消失
                            //3、大量的变量判断
                            //4、再做进一步的其他网络请求
                            Toast.makeText(MvcLoginActivity.this, " Login Successful",
                                            Toast.LENGTH_SHORT)
                                    .show();
                        } else {
                            Toast.makeText(MvcLoginActivity.this,
                                            "Login Failed",
                                            Toast.LENGTH_SHORT)
                                    .show();
                        }
                    }
                });
            }
        });
    }

}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.

这个是model

MVC架构实现登录流程-model

public class LoginService {    public static LoginUtil getInstance() {        return new LoginUtil();
    }
    public void doLogin(String userName, String password, LoginCallBack loginCallBack) {        User user = new User();
        if (userName.equals("123456") && password.equals("123456")) {            user.setUserName(userName);
            user.setPassword(password);
            loginCallBack.loginResult(user);
        } else {
            loginCallBack.loginResult(null);
        }
    }
}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.

例子很简单,主要做了下面这些事情

  • 写一个专门的工具类LoginService,用来做网络请求doLogin,验证登录账号是否正确,然后把验证结果返回。

  • activity调用LoginService,并且把账号信息传递给doLogin方法,当获取到结果后,进行对应的业务操作。

(2)MVC优缺点

MVC在大部分简单业务场景下是够用的,主要优点如下:

  1. 结构清晰,职责划分清晰

  2. 降低耦合

  3. 有利于组件重用

但是随着时间的推移,你的MVC架构可能慢慢的演化成了下面的模式。拿上面的例子来说,你只做登录比较简单,但是当你的页面把登录账号校验、点赞都实现的时候,方法会比较多,共享一个view的时候,或者共同操作一个数据源的时候,就会出现变量满天飞,view四处被调用,相信大家也深有体会。


不可避免的,MVC就存在了下面的问题

归根究底,在android里面使用MVC的时候,对于Model、View、Controller的划分范围,总是那么的不明确,因为本身他们之间就有无法直接分割的依赖关系。所以总是避免不了这样的问题:

  • View与Model之间还存在依赖关系,甚至有时候为了图方便,把Model和View互传,搞得View和Model耦合度极高,低耦合是面向对象设计标准之一,对于大型项目来说,高耦合会很痛苦,这在开发、测试,维护方面都需要花大量的精力。

  • 那么在Controller层,Activity有时既要管理View,又要控制与用户的交互,充当Controller,可想而知,当稍微有不规范的写法,这个Activity就会很复杂,承担的功能会越来越多。

花了一定篇幅介绍MVC,是让大家对MVC中Model、View、Controller应该各自完成什么事情能深入理解,这样才有后面架构不断演进的意义。

2.2 MVP架构的由来

(1)MVP要解决什么问题?

2016年10月, Google官方提供了MVP架构的Sample代码来展示这种模式的用法,成为最流行的架构。

相对于MVC,MVP将Activity复杂的逻辑处理移至另外的一个类(Presenter)中,此时Activity就是MVP模式中的View,它负责UI元素的初始化,建立UI元素与Presenter的关联(Listener之类),同时自己也会处理一些简单的逻辑(复杂的逻辑交由 Presenter处理)。

那么MVP 同样将代码划分为三个部分:

结构说明

  • View:对应于Activity与XML,只负责显示UI,只与Presenter层交互,与Model层没有耦合;

  • Model: 负责管理业务数据逻辑,如网络请求、数据库处理;

  • Presenter负责处理大量的逻辑操作,避免Activity的臃肿。

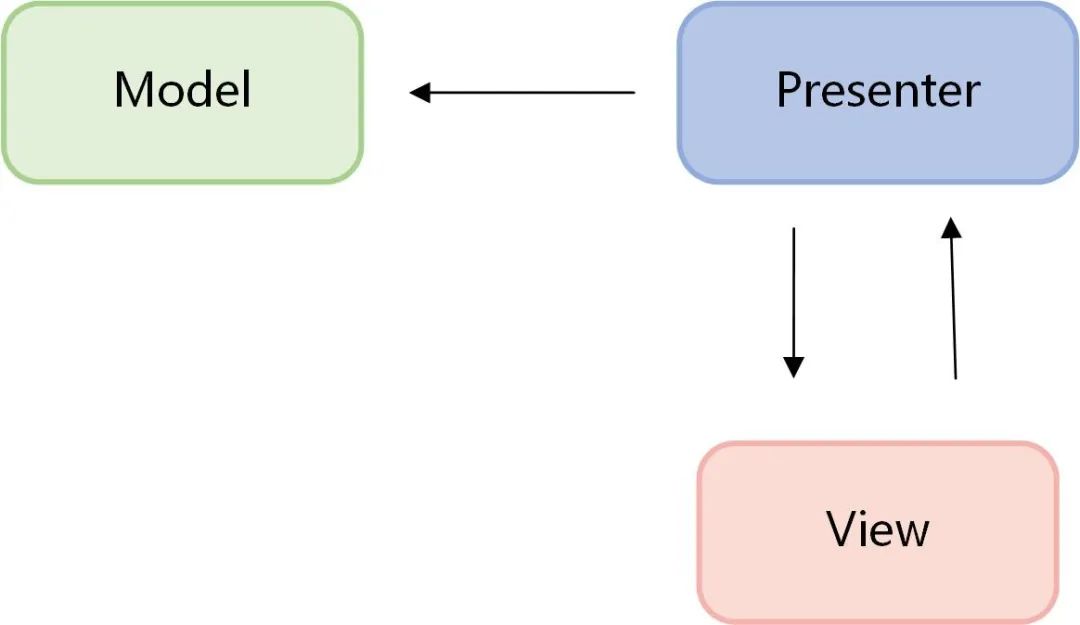

来看看MVP的架构图:


与MVC的最主要区别

View与Model并不直接交互,而是通过与Presenter交互来与Model间接交互。而在MVC中View可以与Model直接交互。

通常View与Presenter是一对一的,但复杂的View可能绑定多个Presenter来处理逻辑。而Controller回归本源,首要职责是加载应用的布局和初始化用户界面,并接受并处理来自用户的操作请求,它是基于行为的,并且可以被多个View共享,Controller可以负责决定显示哪个View。

Presenter与View的交互是通过接口来进行的,更有利于添加单元测试。

(2)MVP代码示意

① 先来看包结构图


② 建立Bean

MVP架构实现登录流程-model

public class User {
    private String userName;
    private String password;

    public String getUserName() {        return ...
    }    public void setUserName(String userName) {        ...;
    }
}1.2.3.4.5.6.7.8.9.10.11.

③ 建立Model接口 (处理业务逻辑,这里指数据读写),先写接口方法,后写实现

MVP架构实现登录流程-model

public interface IUserBiz {    boolean login(String userName, String password);}1.2.3.

④ 建立presenter(主导器,通过iView和iModel接口操作model和view),activity可以把所有逻辑给presenter处理,这样java逻辑就从activity中分离出来。

MVP架构实现登录流程-model

public class LoginPresenter{
    private UserBiz userBiz;
    private IMvpLoginView iMvpLoginView;

    public LoginPresenter(IMvpLoginView iMvpLoginView) {
        this.iMvpLoginView = iMvpLoginView;
        this.userBiz = new UserBiz();
    }    public void login() {
        String userName = iMvpLoginView.getUserName();
        String password = iMvpLoginView.getPassword();
        boolean isLoginSuccessful = userBiz.login(userName, password);
        iMvpLoginView.onLoginResult(isLoginSuccessful);
    }
}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.

⑤ View视图建立view,用于更新ui中的view状态,这里列出需要操作当前view的方法,也是接口IMvpLoginView

MVP架构实现登录流程-model

public interface IMvpLoginView {
    String getUserName();

    String getPassword();

    void onLoginResult(Boolean isLoginSuccess);}1.2.3.4.5.6.7.

⑥ activity中实现IMvpLoginView接口,在其中操作view,实例化一个presenter变量。

MVP架构实现登录流程-model

public class MvpLoginActivity extends AppCompatActivity implements IMvpLoginView{
    private EditText userNameEt;
    private EditText passwordEt;
    private LoginPresenter loginPresenter;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_mvp_login);
        userNameEt = findViewById(R.id.user_name_et);
        passwordEt = findViewById(R.id.password_et);
        Button loginBtn = findViewById(R.id.login_btn);
        loginPresenter = new LoginPresenter(this);
        loginBtn.setOnClickListener(new View.OnClickListener() {            @Override
            public void onClick(View view) {
                loginPresenter.login();
            }
        });
    }    @Override
    public String getUserName() {        return userNameEt.getText().toString();
    }    @Override
    public String getPassword() {        return passwordEt.getText().toString();
    }    @Override
    public void onLoginResult(Boolean isLoginSuccess) {        if (isLoginSuccess) {
            Toast.makeText(MvpLoginActivity.this,
                    getUserName() + " Login Successful",
                    Toast.LENGTH_SHORT)
                    .show();
        } else {
            Toast.makeText(MvpLoginActivity.this,
                    "Login Failed",
                    Toast.LENGTH_SHORT).show();
        }
    }
}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.

(3)MVP优缺点

因此,Activity及从MVC中的Controller中解放出来了,这会Activity主要做显示View的作用和用户交互。每个Activity可以根据自己显示View的不同实现View视图接口IUserView。

通过对比同一实例的MVC与MVP的代码,可以证实MVP模式的一些优点:

  • 在MVP中,Activity的代码不臃肿;

  • 在MVP中,Model(IUserModel的实现类)的改动不会影响Activity(View),两者也互不干涉,而在MVC中会;

  • 在MVP中,IUserView这个接口可以实现方便地对Presenter的测试;

  • 在MVP中,UserPresenter可以用于多个视图,但是在MVC中的Activity就不行。

但还是存在一些缺点:

  • 双向依赖:View 和 Presenter 是双向依赖的,一旦 View 层做出改变,相应地 Presenter 也需要做出调整。在业务语境下,View 层变化是大概率事件;

  • 内存泄漏风险:Presenter 持有 View 层的引用,当用户关闭了 View 层,但 Model 层仍然在进行耗时操作,就会有内存泄漏风险。虽然有解决办法,但还是存在风险点和复杂度(弱引用 / onDestroy() 回收 Presenter)。

三、MVVM其实够用了

3.1MVVM思想存在很久了

MVVM最初是在2005年由微软提出的一个UI架构概念。后来在2015年的时候,开始应用于android中。

MVVM 模式改动在于中间的 Presenter 改为 ViewModel,MVVM 同样将代码划分为三个部分:

  1. View:Activity 和 Layout XML 文件,与 MVP 中 View 的概念相同;

  2. Model:负责管理业务数据逻辑,如网络请求、数据库处理,与 MVP 中 Model 的概念相同;

  3. ViewModel:存储视图状态,负责处理表现逻辑,并将数据设置给可观察数据容器。

与MVP唯一的区别是,它采用双向数据绑定(data-binding):View的变动,自动反映在 ViewModel,反之亦然。

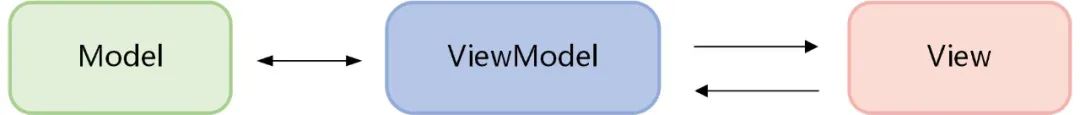

MVVM架构图如下所示:


可以看出MVVM与MVP的主要区别在于,你不用去主动去刷新UI了,只要Model数据变了,会自动反映到UI上。换句话说,MVVM更像是自动化的MVP。

MVVM的双向数据绑定主要通过DataBinding实现,但是大部分人应该跟我一样,不使用DataBinding,那么大家最终使用的MVVM架构就变成了下面这样:


总结一下:

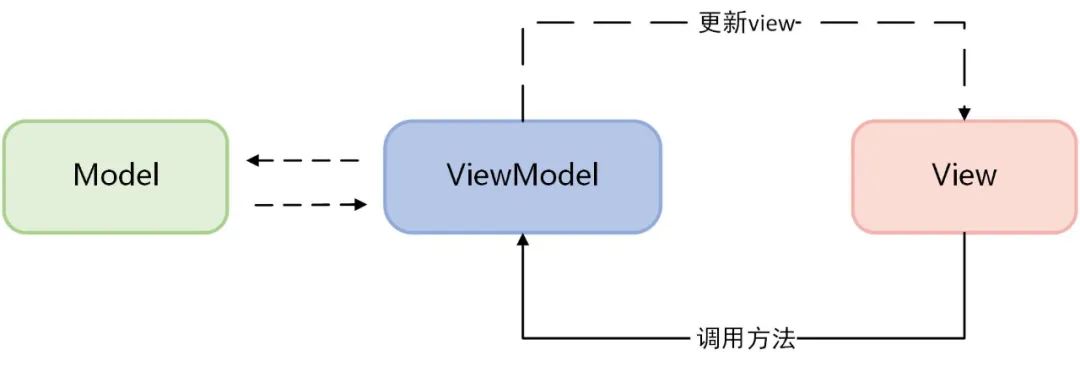

实际使用MVVM架构说明

  • View观察ViewModel的数据变化并自我更新,这其实是单一数据源而不是双向数据绑定,所以MVVM的双向绑定这一大特性我这里并没有用到

  • View通过调用ViewModel提供的方法来与ViewMdoel交互。

3.2 MVVM代码示例

(1)建立viewModel,并且提供一个可供view调取的方法 login(String userName, String

password)

MVVM架构实现登录流程-model

public class LoginViewModel extends ViewModel {
    private User user;
    private MutableLiveData<Boolean> isLoginSuccessfulLD;
    public LoginViewModel() {
        this.isLoginSuccessfulLD = new MutableLiveData<>();
        user = new User();
    }    public MutableLiveData<Boolean> getIsLoginSuccessfulLD() {        return isLoginSuccessfulLD;
    }    public void setIsLoginSuccessfulLD(boolean isLoginSuccessful) {
        isLoginSuccessfulLD.postValue(isLoginSuccessful);
    }    public void login(String userName, String password) {        if (userName.equals("123456") && password.equals("123456")) {            user.setUserName(userName);
            user.setPassword(password);
            setIsLoginSuccessfulLD(true);
        } else {
            setIsLoginSuccessfulLD(false);
        }
    }    public String getUserName() {        return user.getUserName();
    }
}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.

(2)在activity中声明viewModel,并建立观察。点击按钮,触发 login(String userName, String password)。持续作用的观察者loginObserver。只要LoginViewModel 中的isLoginSuccessfulLD变化,就会对应的有响应

MVVM架构实现登录流程-model

public class MvvmLoginActivity extends AppCompatActivity {
    private LoginViewModel loginVM;
    private EditText userNameEt;
    private EditText passwordEt;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_mvvm_login);
        userNameEt = findViewById(R.id.user_name_et);
        passwordEt = findViewById(R.id.password_et);
        Button loginBtn = findViewById(R.id.login_btn);
        loginBtn.setOnClickListener(new View.OnClickListener() {            @Override
            public void onClick(View view) {
                loginVM.login(userNameEt.getText().toString(), passwordEt.getText().toString());
            }
        });

        loginVM = new ViewModelProvider(this).get(LoginViewModel.class);
        loginVM.getIsLoginSuccessfulLD().observe(this, loginObserver);
    }
    private Observer<Boolean> loginObserver = new Observer<Boolean>() {        @Override
        public void onChanged(@Nullable Boolean isLoginSuccessFul) {            if (isLoginSuccessFul) {
                Toast.makeText(MvvmLoginActivity.this, "登录成功",
                        Toast.LENGTH_SHORT)
                        .show();
            } else {
                Toast.makeText(MvvmLoginActivity.this,
                        "登录失败",
                        Toast.LENGTH_SHORT)
                        .show();
            }
        }
    };}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.

3.3 MVVM优缺点

通过上面的代码,可以总结出MVVM的优点:

在实现细节上,View 和 Presenter 从双向依赖变成 View 可以向 ViewModel 发指令,但 ViewModel 不会直接向 View 回调,而是让 View 通过观察者的模式去监听数据的变化,有效规避了 MVP 双向依赖的缺点。

但 MVVM 在某些情况下,也存在一些缺点:

(1)关联性比较强的流程,liveData太多,并且理解成本较高

当业务比较复杂的时候,在viewModel中必然存在着比较多的LiveData去管理。当然,如果你去管理好这些LiveData,让他们去处理业务流程,问题也不大,只不过理解的成本会高些。

(2)不便于单元测试

viewModel里面一般都是对数据库和网络数据进行处理,包含了业务逻辑在里面,当要去对某一流程进行测试时,并没有办法完全剥离数据逻辑的处理流程,单元测试也就增加了难度。

那么我们来看看缺点对应的具体场景是什么,便于我们后续进一步探讨MVI架构。

(1)在上面登录之后,需要验证账号信息,然后再自动进行点赞。那么,viewModel里面对应的增加几个方法,每个方法对应一个LiveData

MVVM架构实现登录流程-model

public class LoginMultiViewModel extends ViewModel {
    private User user;
    // 是否登录成功
    private MutableLiveData<Boolean> isLoginSuccessfulLD;
    // 是否为指定账号
    private MutableLiveData<Boolean> isMyAccountLD;
    // 如果是指定账号,进行点赞
    private MutableLiveData<Boolean> goThumbUp;
    public LoginMultiViewModel() {
        this.isLoginSuccessfulLD = new MutableLiveData<>();
        this.isMyAccountLD = new MutableLiveData<>();
        this.goThumbUp = new MutableLiveData<>();
        user = new User();
    }    public MutableLiveData<Boolean> getIsLoginSuccessfulLD() {        return isLoginSuccessfulLD;
    }    public MutableLiveData<Boolean> getIsMyAccountLD() {        return isMyAccountLD;
    }    public MutableLiveData<Boolean> getGoThumbUpLD() {        return goThumbUp;
    }   ...
    public void login(String userName, String password) {        if (userName.equals("123456") && password.equals("123456")) {            user.setUserName(userName);
            user.setPassword(password);
            setIsLoginSuccessfulLD(true);
        } else {
            setIsLoginSuccessfulLD(false);
        }
    }    public void isMyAccount(@NonNull String userName) {
        try {
            Thread.sleep(1000);
        } catch (Exception ex) {
        }        if (userName.equals("123456")) {
            setIsMyAccountSuccessfulLD(true);
        } else {
            setIsMyAccountSuccessfulLD(false);
        }
    }    public void goThumbUp(boolean isMyAccount) {
        setGoThumbUpLD(isMyAccount);
    }    public String getUserName() {        return user.getUserName();
    }
}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.

(2)再来看看你可能使用的一种处理逻辑,在判断登录成功之后,使用变量isLoginSuccessFul再去做 loginVM.isMyAccount(userNameEt.getText().toString());在账号验证成功之后,再去通过变量isMyAccount去做loginVM.goThumbUp(true);

MVVM架构实现登录流程-model

public class MvvmFaultLoginActivity extends AppCompatActivity {
    private LoginMultiViewModel loginVM;
    private EditText userNameEt;
    private EditText passwordEt;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_mvvm_fault_login);
        userNameEt = findViewById(R.id.user_name_et);
        passwordEt = findViewById(R.id.password_et);
        Button loginBtn = findViewById(R.id.login_btn);
        loginBtn.setOnClickListener(new View.OnClickListener() {            @Override
            public void onClick(View view) {
                loginVM.login(userNameEt.getText().toString(), passwordEt.getText().toString());
            }
        });
        loginVM = new ViewModelProvider(this).get(LoginMultiViewModel.class);
        loginVM.getIsLoginSuccessfulLD().observe(this, loginObserver);
        loginVM.getIsMyAccountLD().observe(this, isMyAccountObserver);
        loginVM.getGoThumbUpLD().observe(this, goThumbUpObserver);
    }
    private Observer<Boolean> loginObserver = new Observer<Boolean>() {        @Override
        public void onChanged(@Nullable Boolean isLoginSuccessFul) {            if (isLoginSuccessFul) {
                Toast.makeText(MvvmFaultLoginActivity.this, "登录成功,开始校验账号", Toast.LENGTH_SHORT).show();
                loginVM.isMyAccount(userNameEt.getText().toString());
            } else {
                Toast.makeText(MvvmFaultLoginActivity.this,
                        "登录失败",
                        Toast.LENGTH_SHORT)
                        .show();
            }
        }
    };
    private Observer<Boolean> isMyAccountObserver = new Observer<Boolean>() {        @Override
        public void onChanged(@Nullable Boolean isMyAccount) {
            if (isMyAccount) {
                Toast.makeText(MvvmFaultLoginActivity.this, "校验成功,开始点赞", Toast.LENGTH_SHORT).show();
                loginVM.goThumbUp(true);
            }
        }
    };
    private Observer<Boolean> goThumbUpObserver = new Observer<Boolean>() {        @Override
        public void onChanged(@Nullable Boolean isThumbUpSuccess) {            if (isThumbUpSuccess) {
                Toast.makeText(MvvmFaultLoginActivity.this,
                                "点赞成功",
                                Toast.LENGTH_SHORT)
                        .show();
            } else {
                Toast.makeText(MvvmFaultLoginActivity.this,
                                "点赞失败",
                                Toast.LENGTH_SHORT)
                        .show();
            }
        }
    };}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.


毫无疑问,这种交互在实际开发中是可能存在的,页面比较复杂的时候,这种变量也就滋生了。这种场景,就有必要聊聊MVI架构了。

四、MVI有存在的必要性吗?

4.1 MVI的由来

MVI 模式来源于2014年的 Cycle.js(一个 JavaScript框架),并且在主流的 JS 框架 Redux 中大行其道,然后就被一些大佬移植到了 Android 上(比如最早期用Java写的  mosby)。

既然MVVM是目前android官方推荐的架构,又为什么要有MVI呢?其实应用架构指南中并没有提出MVI的概念,而是提到了单向数据流,唯一数据源,这也是区别MVVM的特性。

不过还是要说明一点,凡是MVI做到的,只要你使用MVVM去实现,基本上也能做得到。只是说在接下来要讲的内容里面,MVI具备的封装思路,是可以直接使用的,并且是便于单元测试的。

MVI的思想:靠数据驱动页面 (其实当你把这种思想应用在各个框架的时候,你的那个框架都会更加优雅)

MVI架构包括以下几个部分

  1. Model:主要指UI状态(State)。例如页面加载状态、控件位置等都是一种UI状态。

  2. View: 与其他MVX中的View一致,可能是一个Activity或者任意UI承载单元。MVI中的View通过订阅Model的变化实现界面刷新。

  3. Intent: 此Intent不是Activity的Intent,用户的任何操作都被包装成Intent后发送给Model层进行数据请求。

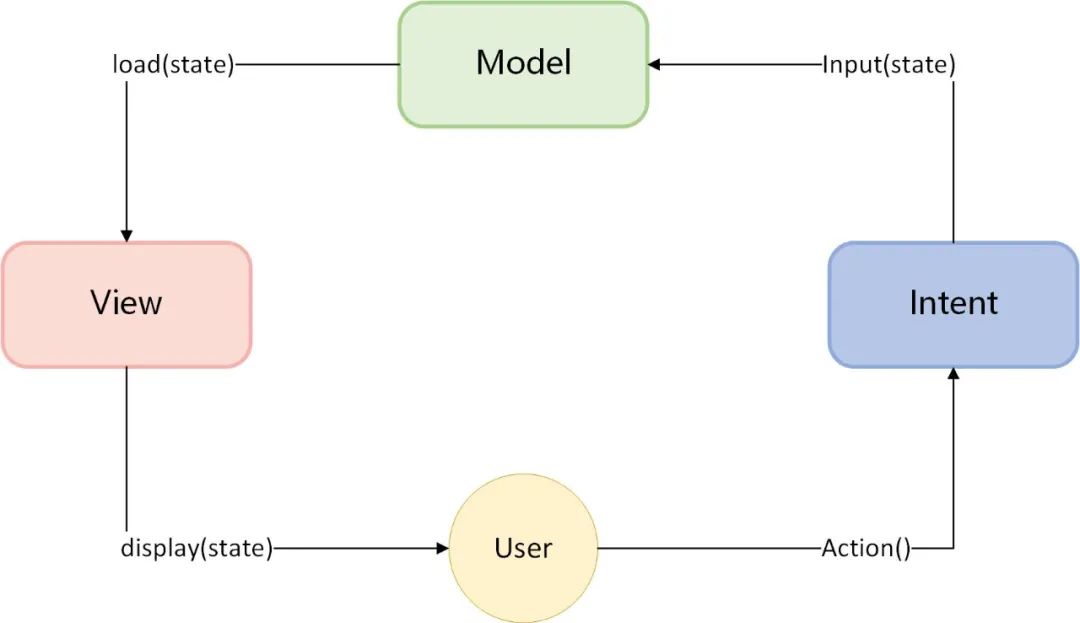

看下交互流程图:



对流程图做下解释说明:

(1)用户操作以Intent的形式通知Model
(2)Model基于Intent更新State。这个里面包括使用ViewModel进行网络请求,更新State的操作
(3)View接收到State变化刷新UI。

4.2 MVI的代码示例

直接看代码吧

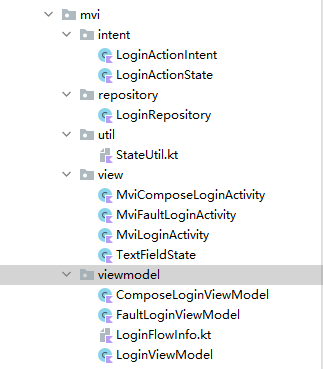

(1)先看下包结构




(2)用户点击按钮,发起登录流程

loginViewModel.loginActionIntent.send(LoginActionIntent.DoLogin(userNameEt.text.toString(), passwordEt.text.toString()))。

此处是发送了一个Intent出去

MVI架构代码-View

loginBtn.setOnClickListener {
            lifecycleScope.launch {
                loginViewModel.loginActionIntent.send(LoginActionIntent.DoLogin(userNameEt.text.toString(), passwordEt.text.toString()))
            }

        }1.2.3.4.5.6.

(3)ViewModel对Intent进行监听

initActionIntent()。在这里可以把按钮点击事件的Intent消费掉

MVI架构代码-Model

class LoginViewModel : ViewModel() {
    companion object {
        const val TAG = "LoginViewModel"
    }
    private val _repository = LoginRepository()
    val loginActionIntent = Channel<LoginActionIntent>(Channel.UNLIMITED)
    private val _loginActionState = MutableSharedFlow<LoginActionState>()
    val state: SharedFlow<LoginActionState>
        get() = _loginActionState
    init {        // 可以用来初始化一些页面或者参数
        initActionIntent()
    }
    private fun initActionIntent() {
        viewModelScope.launch {
            loginActionIntent.consumeAsFlow().collect {                when (it) {                    is LoginActionIntent.DoLogin -> {
                        doLogin(it.username, it.password)
                    }                    else -> {

                    }
                }
            }
        }
    }

}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.

(4)使用respository进行网络请求,更新state

MVI架构代码-Repository

class LoginRepository {
    suspend fun requestLoginData(username: String, password: String) : Boolean {
        delay(1000)
        if (username == "123456" && password == "123456") {            return true
        }        return false
    }
    suspend fun requestIsMyAccount(username: String, password: String) : Boolean {

        delay(1000)
        if (username == "123456") {            return true
        }        return false
    }
    suspend fun requestThumbUp(username: String, password: String) : Boolean {

        delay(1000)
        if (username == "123456") {            return true
        }        return false
    }
}1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.

MVI架构代码-更新state

private fun doLogin(username: String, password: String) {
        viewModelScope.launch {            if (username.isEmpty() || password.isEmpty()) {                return@launch
            }            // 设置页面正在加载
            _loginActionState.emit(LoginActionState.LoginLoading(username, password))

            // 开始请求数据
            val loginResult = _repository.requestLoginData(username, password)

            if (!loginResult) {                //登录失败
                _loginActionState.emit(LoginActionState.LoginFailed(username, password))
                return@launch
            }
            _loginActionState.emit(LoginActionState.LoginSuccessful(username, password))
            //登录成功继续往下
            val isMyAccount = _repository.requestIsMyAccount(username, password)
            if (!isMyAccount) {                //校验账号失败
                _loginActionState.emit(LoginActionState.IsMyAccountFailed(username, password))
                return@launch
            }
            _loginActionState.emit(LoginActionState.IsMyAccountSuccessful(username, password))
            //校验账号成功继续往下
            val isThumbUpSuccess = _repository.requestThumbUp(username, password)
            if (!isThumbUpSuccess) {                //点赞失败
                _loginActionState.emit(LoginActionState.GoThumbUpFailed(username, password))
                return@launch
            }            //点赞成功继续往下
            _loginActionState.emit(LoginActionState.GoThumbUpSuccessful(true))
        }
    }1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.

(5)在View中监听state的变化,做页面刷新

MVI架构代码-Repository

fun observeViewModel() {
        lifecycleScope.launch {
            loginViewModel.state.collect {                when(it) {                    is LoginActionState.LoginLoading -> {
                        Toast.makeText(baseContext, "登录中", Toast.LENGTH_SHORT).show()
                    }                    is LoginActionState.LoginFailed -> {
                        Toast.makeText(baseContext, "登录失败", Toast.LENGTH_SHORT).show()
                    }                    is LoginActionState.LoginSuccessful -> {
                        Toast.makeText(baseContext, "登录成功,开始校验账号", Toast.LENGTH_SHORT).show()
                    }                    is LoginActionState.IsMyAccountSuccessful -> {
                        Toast.makeText(baseContext, "校验成功,开始点赞", Toast.LENGTH_SHORT).show()
                    }                    is LoginActionState.GoThumbUpSuccessful -> {
                        resultView.text = "点赞成功"
                        Toast.makeText(baseContext, "点赞成功", Toast.LENGTH_SHORT).show()
                    }                    else -> {}
                }

            }
        }
    }1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.

通过这个流程,可以看到用户点击登录操作,一直到最后刷新页面,是一个串行的操作。在这种场景下,使用MVI架构,再合适不过

4.3 MVI的优缺点

(1)MVI的优点如下:

  • 可以更好的进行单元测试
    针对上面的案例,使用MVI这种单向数据流的形式要比MVVM更加的合适,并且便于单元测试,每个节点都较为独立,没有代码上的耦合。

  • 订阅一个 ViewState 就可以获取所有状态和数据
    不需要像MVVM那样管理多个LiveData,可以直接使用一个state进行管理,相比 MVVM 是新的特性。

但MVI 本身也存在一些缺点:

  • State 膨胀: 所有视图变化都转换为 ViewState,还需要管理不同状态下对应的数据。实践中应该根据状态之间的关联程度来决定使用单流还是多流;

  • 内存开销: ViewState 是不可变类,状态变更时需要创建新的对象,存在一定内存开销;

  • 局部刷新: View 根据 ViewState 响应,不易实现局部 Diff 刷新,可以使用 Flow#distinctUntilChanged() 来刷新来减少不必要的刷新。

更关键的一点,即使单向数据流封装的很多,仍然避免不了来一个新人,不遵守这个单向数据流的写法,随便去处理view。这时候就要去引用Compose了。

五、不妨利用Compose升级MVI

这一章节是本文的重点。

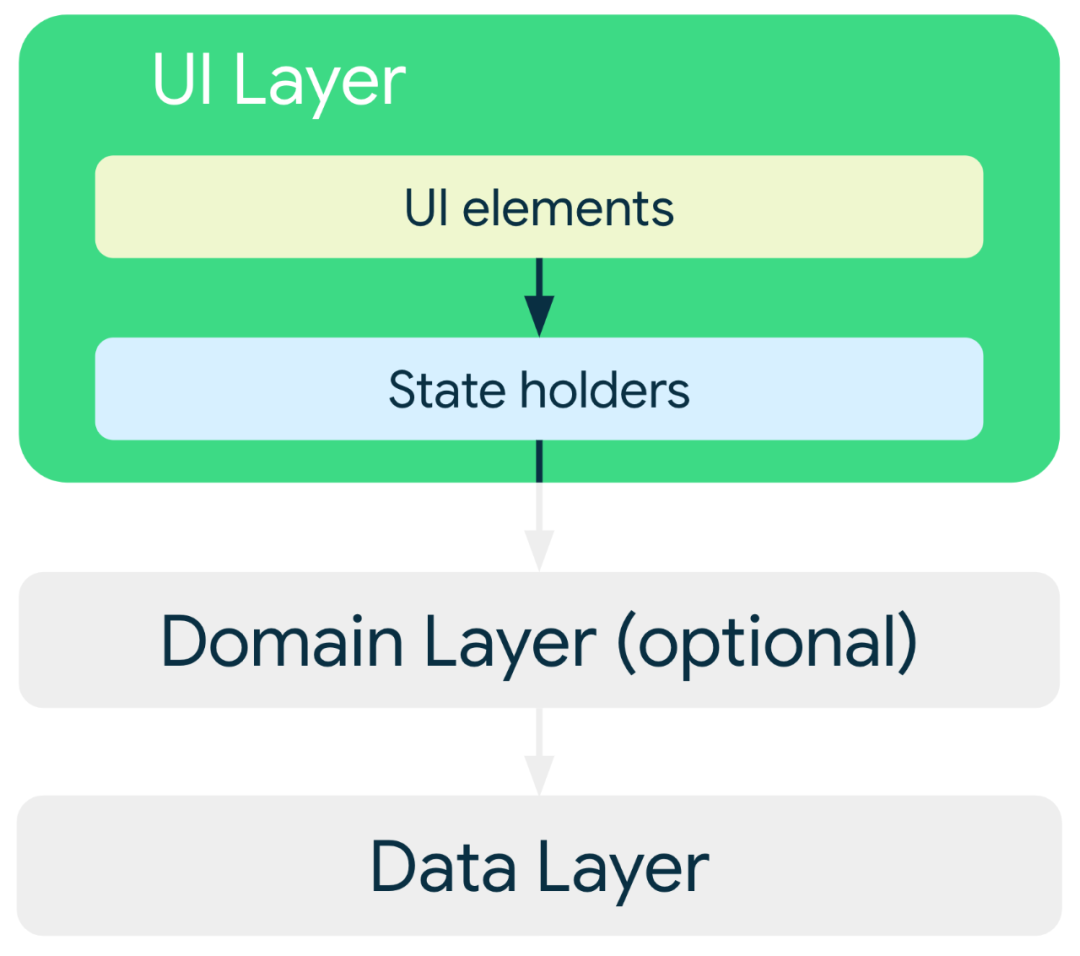

2021年,谷歌发布Jetpack Compose1.0,2022年,又更新了文章应用架构指南,在进行界面层的搭建时,建议方案如下:

  1. 在屏幕上呈现数据的界面元素。您可以使用 View 或 Jetpack Compose 函数构建这些元素。

  2. 用于存储数据、向界面提供数据以及处理逻辑的状态容器(如 ViewModel 类)。


为什么这里会提到Compose?

  • 使用Compose的原因之一
    即使你使用了MVI架构,但是当有人不遵守这个设计理念时,从代码层面是无法避免别人使用非MVI架构,久而久之,导致你的代码混乱。

    意思就是说,你在使用MVI架构搭建页面之后,有个人突然又引入了MVC的架构,是无法避免的。Compose可以完美解决这个问题。

接下来就是本文与其他技术博客不一样的地方,把Compose如何使用,为什么这样使用做下说明,不要只看理论,最好实战。

5.1 Compose的主要作用

Compose可以做到界面view在一开始的时候就要绑定数据源,从而达到无法在其他地方被篡改的目的。

怎么理解?

当你有个TextView被声明之后,按照之前的架构,可以获取这个TextView,并且给它的text随意赋值,这就导致了TextView就有可能不止是在MVI架构里面使用,也可能在MVC架构里面使用。

5.2 MVI+Compose的代码示例

MVI+Compose架构代码

class MviComposeLoginActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        lifecycleScope.launch {
            setContent {
                BoxWithConstraints(
                    modifier = Modifier                        .background(colorResource(id = R.color.white))
                        .fillMaxSize()
                ) {
                    loginConstraintToDo()
                }
            }
        }

    }    @Composable
    fun EditorTextField(textFieldState: TextFieldState, label : String, modifier: Modifier = Modifier) {        // 定义一个可观测的text,用来在TextField中展示
        TextField(
            value = textFieldState.text, // 显示文本
            onValueChange = { textFieldState.text = it }, // 文字改变时,就赋值给text
            modifier = modifier,
            label = { Text(text = label) }, // label是Input
            placeholder = @Composable { Text(text = "123456") }, // 不输入内容时的占位符
        )
    }    @SuppressLint("CoroutineCreationDuringComposition")
    @Composable
    internal fun  loginConstraintToDo(model: ComposeLoginViewModel = viewModel()){

        val state by model.uiState.collectAsState()
        val context = LocalContext.current

        loginConstraintLayout(
            onLoginBtnClick = { text1, text2 ->
                lifecycleScope.launch {
                    model.sendEvent(TodoEvent.DoLogin(text1, text2))
                }
            }, state.isThumbUpSuccessful        )
        when {
            state.isLoginSuccessful -> {
                Toast.makeText(baseContext, "登录成功,开始校验账号", Toast.LENGTH_SHORT).show()
                model.sendEvent(TodoEvent.VerifyAccount("123456", "123456"))
            }
            state.isAccountSuccessful -> {
                Toast.makeText(baseContext, "账号校验成功,开始点赞", Toast.LENGTH_SHORT).show()
                model.sendEvent(TodoEvent.ThumbUp("123456", "123456"))
            }
            state.isThumbUpSuccessful -> {
                Toast.makeText(baseContext, "点赞成功", Toast.LENGTH_SHORT).show()
            }
        }

    }    @Composable
    fun loginConstraintLayout(onLoginBtnClick: (String, String) -> Unit, thumbUpSuccessful: Boolean){
        ConstraintLayout() {            //通过createRefs创建三个引用
            // 初始化声明两个元素,如果只声明一个,则可用 createRef() 方法
            // 这里声明的类似于 View 的 id
            val (firstText, secondText, button, text) = createRefs()
            val firstEditor = remember {
                TextFieldState()
            }
            val secondEditor = remember {
                TextFieldState()
            }

            EditorTextField(firstEditor,"123456", Modifier.constrainAs(firstText) {                top.linkTo(parent.top, margin = 16.dp)
                start.linkTo(parent.start)
                centerHorizontallyTo(parent)  // 摆放在 ConstraintLayout 水平中间
            })
            EditorTextField(secondEditor,"123456", Modifier.constrainAs(secondText) {                top.linkTo(firstText.bottom, margin = 16.dp)
                start.linkTo(firstText.start)
                centerHorizontallyTo(parent)  // 摆放在 ConstraintLayout 水平中间
            })
            Button(
                onClick = {
                    onLoginBtnClick("123456", "123456")
                },
                // constrainAs() 将 Composable 组件与初始化的引用关联起来
                // 关联之后就可以在其他组件中使用并添加约束条件了
                modifier = Modifier.constrainAs(button) {                    // 熟悉 ConstraintLayout 约束写法的一眼就懂
                    // parent 引用可以直接用,跟 View 体系一样
                    top.linkTo(secondText.bottom, margin = 20.dp)
                    start.linkTo(secondText.start, margin = 10.dp)
                }            ){                Text("Login")
            }            Text(if (thumbUpSuccessful) "点赞成功" else "点赞失败", Modifier.constrainAs(text) {                top.linkTo(button.bottom, margin = 36.dp)
                start.linkTo(button.start)
                centerHorizontallyTo(parent)  // 摆放在 ConstraintLayout 水平中间
            })
        }
    }1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99.100.101.102.

关键代码段就在于下面:

MVI+Compose架构代码

Text(if (thumbUpSuccessful) "点赞成功" else "点赞失败", Modifier.constrainAs(text) {   top.linkTo(button.bottom, margin = 36.dp)
   start.linkTo(button.start)
   centerHorizontallyTo(parent)  // 摆放在 ConstraintLayout 水平中间})1.2.3.4.5.

TextView的text在页面初始化的时候就跟数据源中的thumbUpSuccessful变量进行了绑定,并且这个TextView不可以在其他地方二次赋值,只能通过这个变量thumbUpSuccessful进行修改数值。当然,使用这个方法,也解决了数据更新是无法diff更新的问题,堪称完美了。

5.3 MVI+Compose的优缺点

MVI+Compose的优点如下:

  • 保证了框架的唯一性
    由于每个view是在一开始的时候就被数据源赋值的,无法被多处调用随意修改,所以保证了框架不会被随意打乱。更好的保证了代码的低耦合等特点。

MVI+Compose的也存在一些缺点:

不能称为缺点的缺点吧。

由于Compose实现界面,是纯靠kotlin代码实现,没有借助xml布局,这样的话,一开始学习的时候,学习成本要高些。并且性能还未知,最好不要用在一级页面。

六、如何选择框架模式

6.1 架构选择的原理

通过上面这么多架构的对比,可以总结出下面的结论。

耦合度高是现象,关注点分离是手段,易维护性和易测试性是结果,模式是可复用的经验。

再来总结一下上面几个框架适用的场景:

6.2 框架的选择原理

  1. 如果你的页面相对来说比较简单些,比如就是一个网络请求,然后刷新列表,使用MVC就够了。

  2. 如果你有很多页面共用相同的逻辑,比如多个页面都有网络请求加载中、网络请求、网络请求加载完成、网络请求加载失败这种,使用MVP、MVVM、MVI,把接口封装好更好些。

  3. 如果你需要在多处监听数据源的变化,这时候需要使用LiveData或者Flow,也就是MVVM、MVI的架构好些。

  4. 如果你的操作是串行的,比如登录之后进行账号验证、账号验证完再进行点赞,这时候使用MVI更好些。当然,MVI+Compose可以保证你的架构不易被修改。

切勿混合使用架构模式,分析透彻页面结构之后,选择一种架构即可,不然会导致页面越来越复杂,无法维护

上面就是对所有框架模式的总结,大家根据实际情况进行选择。建议还是直接上手最新的MVI+Compose,虽然多了些学习成本,但是毕竟Compose的思想还是很值得借鉴的。
